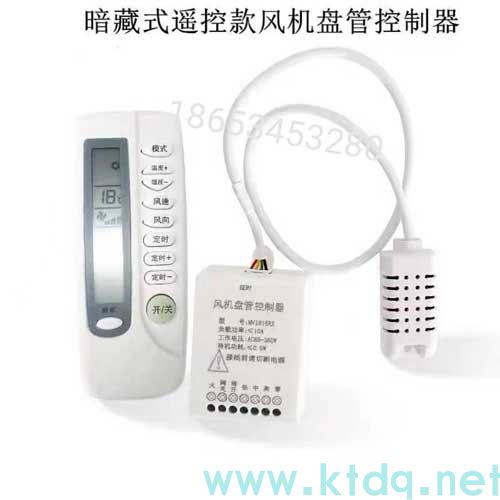

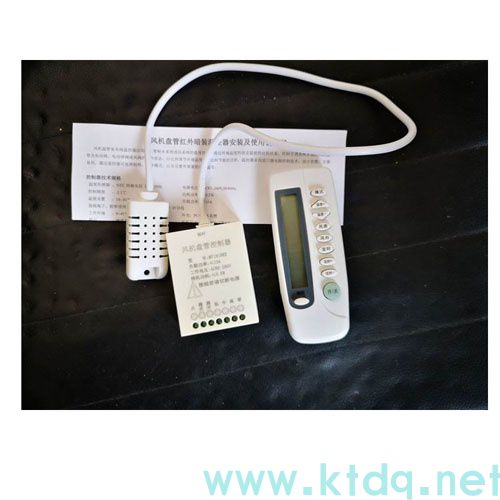

风机盘管红外暗装温控器安装及使用说明书
风机盘管免布线温控器应用于二管制水系统或风袭经的温度控制。通过环境温度的设定温度的比较结果,控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态,以达到调节环境温度、舒适和节能的目的。温控器采用进口微电脑控制技术,设计优雅,方便易用,通过遥控器可选择制热、制冷模式,以及设置所需要的室内温度。
控制器技术规格
温度传感器: NTC 热敏电阻 B 值3950控制精度:±1'℃
温度设置:18~30℃
接线端子:能够连接2*1.5mm2或1*2.5mm2的导线工作环境:0~45'℃
提示
:蜂鸣器湿度
:5~95%RH(不结露)
电源电压:AC85~260V.50/60Hz自耗功率:<0.2W
负载功率:<10A
外壳: PC + ABS 阻燃
外形尺寸:48*64*21(宽*高*厚)安装孔径:p3.5
遥控器操作说明
风机盘管红外暗装温控器安装及使用说明书
开关机
温度设定
按"开/关"键一次开机,再按一次关机,同时关闭风机盘管、电动阀或电动风阀。
开机状态下,按"温度一"键降低设置温度,按"温度+"键升高设置温度,每按键一次温度变化1℃。房间温度到了设定温度就关闭风机和阀门。
开机状态下,按"模式"键进行切换,液晶显示冷风表示制冷,暖风表示制热。按"风速"风速键选择风机风速:高速、中速、低速。
模式选择
风速选择
睡眠功能
设定
定时关机
设定
按"睡眠"模式键切换至睡眠显示状态,再按一次取消。或者按"▲"确认、按"▼"取消或唾眠开启后,温控器自动进入低风速状态,风机每次关闭风机和阀门的变化值为2℃
定时关机:按"定时"键切换至定时关机。按"定时+"向上调定时时间,按"定时一"向下调定时时间,调整好后,自动确认,定时关打开后,时间到了就关机,同时关闭风机和阀门
安装示意图
1、安装时切断电源。配置电源开关,在非供暖时切断电源。2、避免阳光直射、避风、远离热源,接收头安装位置具有房间温度代表性的位置。
3、根据底壳接线图连接电路。如果使用的温控器与配备的安装图不相符,请与经销商或工厂联系。
4、根据标示电流配备负载,禁止超载。建议风机盘管功率在300瓦以下。
5、按接收底壳丝印接线图为准安装使用事项:
风机盘管红外暗装温控器安装及使用说明书
1.电源线务必安装正确,火线零线不能接反,以免损坏温控器。2.温控系统前端应加设电源控制开关或单独的电源插座,在不需要温控系统工作的时候应切断电源。
3.液晶温控面板工作时需要稳定的电源支持,非正常断电和瞬间电源的闪断,都可能会导致温控面板的关闭或不正常工作。无论是何种性质的断电后的再次来电,都可能会导致供暖系统的停止工作。因此当正常供暖期间发现面板关闭时请及时启动温控面板进入工作状态。
4.暗装温控面板具备自动记忆功能,可在动力电源被切断再次供电时,自动切换到断电前的工作状态。
5.配备电热执行器的温控系统,在断电状态下,有保持供暖和切断供暖两种形式,应根据实际需要选配。
6.温控器安装位置应有代表性并不受其他热源或流动空气的影响。
警告:接线一定按照电气接线图正确接线,切勿将水、泥浆等杂质进入温控器内,否则将会造成器件损坏!保修(售后)服务:
本产品质量保修期限为两年,自产品售出之日起算,本公司产品均可按规定享受终身售后服务,但超过保修期或非质量问题引起的售后服务,本公司将视情况收取一定费用。
