组合式空调机组：
组合式空调机组是空气处理的最首要设备之一，其自身不带冷、热源，是以冷、热水或蒸汽为前言，用以完结对空气的过滤、净化、加热、冷却、加湿、减湿、消声、新风处理等功用的箱体组合式机组。
新风进入空调机组，与室内来的回风在混合段中混合。混合空气经过初效过滤段，滤去尘土和杂物，再经过中效过滤段进行二次过滤，滤去更小的尘土和杂物。然后，经过表冷段或加热段进行降温或加热后使空气抵达所需的温度点，然后再经过加湿段加湿到体系所需求的湿度要求即抵达指定的送风情况点，毕竟经过风机段把处理好的空气送入室内。
组合式空调机组选型参数介绍：
1. 依据风量供认详细类型，从本钱上考虑，一般舒适性空调迎面风速按3m/s， 如商场、办公楼等；洁净类或工艺类的依照2.5m/s，如：医院、电子厂房。
2. 供认冷量后，依据样本挑选适合管排数，排数选大了，本钱添加了，伴随需求的风压也大了，或许导致电机需求也会增大，让规划校核供认，这个需求填写进风工况，运用的冷冻水进出温度。回风工况：直接在样本上选取表冷器管排数即可。新风工况：直接在样本上选取表冷器管排数即可。混风工况：理论核算是依据新回风量混合后，供认进风工况点，再与出风工况比较，得出详细冷量（定进出水温差情况下），大约也能够依照新回风的差值进行预算。
3. 惯例的机组只需一个风机段，只需填写送风量与送风静压即可，若是双风机机组，还有必要填写回风机（排风机）的风量、余压（静压）。
4. 电机方法：一般没有特殊要求的装备定频，有变频需求的挑选变频，挑选变频需求留神是否需求装备变频器，这个变频器的价格或许变频电机还要贵的。
5. 机组左右式，面临回风方向，一般情况下，水管及检修门在左边是左式机组，反之是右式机组。
6. 风口方向及是否带风阀有必要要留神。
7. 装备DDC是自动操控的，装备电控箱的是手动操控开关。
组合式空调箱各功用段作业原理：
（一）气流段：
混合段、进风段（新风或回风）、组合段、送风段、均流段；
A.混合段：新风与回风混合进入机组，风口能够选配法兰（本钱低）或风阀，选配风阀能够依据风阀功用进行新回风比调度，抵达过渡时节节能 或确保室内工况安稳的作用。混合段装备检修门，一般能够对后边功用段 进行检修运用（如过滤段）。风口方向：一般新风在上方，回风在端面 侧，这是最节约的组合，也能够随客户要求放置。可设置防潮检修灯。
B.进风段（新风或回风）：新风或回风进入机组，风口能够选配法兰（本钱低）或风阀。混合段装备检修门，一般能够对后边功用段进行检修运用（如过滤段）。风口方向：一般设在端面侧，这是最节约的计划，也 能够随客户要求放置（上方、检修门对侧）。可设置防潮检修灯。
C.组合段：排风与新风的组合或排风与回风的组合，首要运用于串联的双风机段机组，排风与新风或排风与回风之间的风口有必要选用风阀，能够调度风道阻力操控排风量与进风量（新风或回风），排风口与进风口（新风口或回风口）能够选配法兰（本钱低）或风阀。组合段装备检修门，首要是对排风与进风之间的风阀进行检修。风口方向：一般设置在上方，也能够随客户要求放置（检修门对侧）。可设置防潮检修灯。
D.送风段：送风口能够选配法兰（本钱低）或风阀。能够装备检修门，用于在送风段设置紫外灯等净化功用件，也能够不配检修门，风口方向：一般设置在端面侧，这是最节约的计划，也能够随客户要求放置（上方、检修门对侧）。可设置防潮检修灯。
E.均流段：在风机段后还有消声、过滤等功用段的，宜添加均流段，均流器的作用首要是把从风机出来的集中、高速气流进行减速、 涣散均匀分配，此均流段能够与后边功用段的检修空间共用一个段，节约段长，前进消声、过滤等放置在均流段后边的功用段的作用注：风阀类型：手动风阀、电动开关型风阀、电动份额型风阀， 风阀原料：镀锌钢板（本钱低）或铝合金，风叶都是多叶对开式，叶片间选用橡胶密封检修门：不带视窗（本钱低）与带视窗。
（二）动力段：
风机段风机段：由离心风机，电机，联接风机和电机的皮带轮和皮带组成，风机及电机设备在同一个支架上，再经过绷簧减振器减振，选用低噪声双进风前倾或后倾离心风机，风机、电机组件装有减振和软接设备。
常用的离心风机：前倾离心风机（本钱低）、后倾离心风机、无蜗壳离心风机前倾离心风机占整个风机段的本钱比重：约10%~15%后倾离心风机占整个风机段的本钱比重：约25%~32%。
常用电机：西门子变频电机、ABB变频电机、卧龙定频电机、微特利定频电机。变频电机：配变频器与不配变频器（部分变频器的价格或许比变频电机的还要贵，比定频的就更贵了，15kw以上的定频电机占整个风机段的本钱达18~25%，11kw以下的定频电机占整个风机段的本钱达10%~15%）依据不同运用要求，选用不同方法功用优异具有AMCA认证的名牌风机和电机(可选变频调速)。
离心风机的类似性，风机的类似性在风机规划和运用中有很重要的位置，同一类型的风机能够经过某一转速的功用曲线核算出其他转速的功用曲线。同一几何类似的系列风机，能够用某一类型的风机功用曲线核算出另一类型风机的功用曲线。下面列出了风机类似核算的根本公式：流量：Q1/Q2= n1/n2×（D1/D2）3×ρ1/ρ2压力：P1/P2=（n1/n2）2×（D1/D2）2×ρ1/ρ2内功率：N1/N2=(n1/n2)3×(D1/D2)5×ρ1/ρ2风机噪音能够按AMCA301标准换算。
（三）过滤段：
粗效过滤段、中效过滤段、亚高效过滤段、高效过滤段、绿色段（静电除尘、光触媒净化、UV杀菌灯等）
过滤器等级及方法：
初、中效过滤器有板式和袋式两种，一般装备为初效选用板式，中效选用袋式，也可按用户需求装备不同过滤等级的过滤器以获得需求的净化作用；可依据需求装备压差开关或压差计，以监控过滤器的阻力改变。模块化规划的过滤器及结构，过滤器选用卡扣式固定，结构选用海绵密封，水平拼接，折边限位，螺栓联接方法固定，牢靠密封性好。
类型及选型留神事项：
（1）粗效过器器：分为板式与袋式，滤材为无纺布及化学纤维，过滤功率G1-G4关于有一般净化要求的空调体系，选用一道粗效过滤器，将大颗粒的尘粒滤掉即可。常用于空调与通风体系的榜首级过滤，也适用于对洁净度没有要求的，只需一级过滤的空谐和通风 体系，如洁净室回风过滤、一般的办公室、教学楼、商场等。板式过滤器能够运用吸尘器或紧缩气体进行清洗，不可水洗，袋式过滤器不能清洗。
（2）中效过滤器：关于有中等净化要求的空调体系，选可设置粗、中效两道过滤器。从作用上讲，防止由于密封没做好而导致污染空气漏入体系，中效过滤器最好设置在体系的正压段；从本钱上讲，中效直接与粗效过滤器放在一同，节约段长，节约设备空间。
（3）关于有超洁净要求的空调体系，则应至少设置三道过滤器，榜首、二道为粗、中效过滤器作过预过滤，高效过滤器的合理运用寿数为5～10年，为确保这一运用寿数，空气在进入高效过滤器前要经过标准不低于F8的预过滤器。此外，为防止管道对洁净空气的再污染，高效过滤器应设置在体系的结束（即送风口处）。
（4）过滤器沾水或许使过滤功率不安稳，因而，过滤器应避开加湿器和表冷器等发湿设备，并主张在这些设备后设备挡水板。
（5）绿色段，含静电除尘、光触媒净化、UV杀菌灯等等。辅佐化学过滤器简介：
（四）换热段：

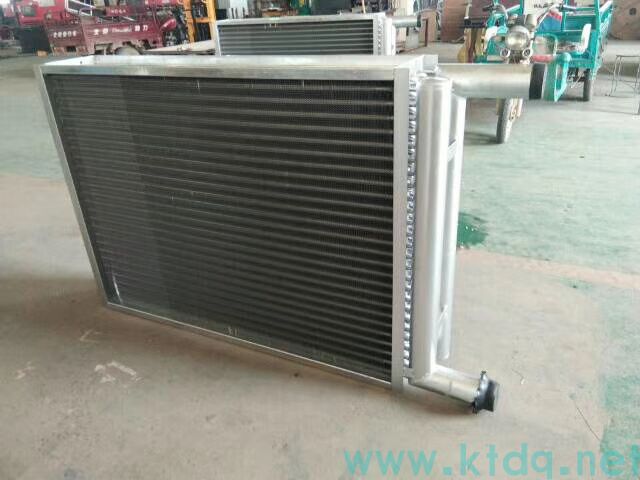

表冷段（含热水加热段）、蒸汽加热段、电加热段表冷器是铜管穿铝翅片构成的冷冻水盘管，供应四排、六排或八排盘管，适用于各种冷量的要求。集水管最高处设排气阀，最低端设排水阀，在机组里需设备接水盘。组合柜用外表式换热器包含空气加热器和外表冷却器（表冷器）两类，空气加热器是用热水或蒸汽做热媒的，表冷器则以冷水做冷媒，组合式空调机组一般用的外表式空气加热器是热水盘管和蒸汽盘管，常用的外表冷式却器是冷水盘管。
常用外表式换热器的种类，依据外表式换热器进行热、湿交流的流体介质不同可分为：表冷器、热水盘管、蒸汽盘管。
表冷器：以冷冻水做冷媒（冷冻水一般7℃进水，12℃出水），经过传热管和翅片与空气进行热、湿交流，以抵达对空气冷却降湿处理的意图。翅片为易于传热的铝片、铜片等，一般做成4排、6排和8排。
热水盘管：以热水作为传热介质（冷热两用盘管热水一般60℃进水，50℃出水，单独加热盘管一般90℃进水，80℃出水），经过传热管和翅片与空气进行热交流，以抵达加热空气的意图，翅片为易于传热的铝片、铜片等，一般做成2排、4排和6排。
蒸汽盘管：以蒸汽作为传热介质，经过传热管和翅片与空气进行热交流，以抵达加热空气的意图。传热管为铜管、钢管和不锈钢管，翅片一般是铝片、铜片或不锈钢片，一般做成1排和2排。
以上几种盘管中，热水盘管和蒸汽盘管与空气只进行显热交流，没有潜热交流，而表冷盘管则能够进行热、湿交流。
表冷器部件结构方法：
（1）表冷器的水路规划时应选用下进上出、水流逆风向活动，以前进表冷器的换热功率；
（2）确保盘管的放水阀和放气阀设备在最低点和最高点，利于盘管水和气排放洁净，且设备方位需利于检修和维护；
（3）全系列标配为Φ12.7×0.34的铜管，惯例片距9片/英寸（片距9~12可 选）。当水阻力大于50kPa时，可选用两种装备：a.表冷器不变，前进出水温度，减小水流量，下降水阻力；b.表冷器铜管更换为Φ16×0.41，惯例片距10片/英寸，下降水阻力；
（4）考虑到加工工艺与水阻力的操控，表冷器的长度超越3500mm，或单排管数多于50管时，可分红两个或多个标准较小的表冷器组合；接水盘选用V型结构，排水管下排水，促进冷凝水及时排出，理论上抵达干式接水盘的规划。
电加热：是让电流经过电阻丝发热来加热空气的设备。它有加热均匀、热量安稳、功率高、结构紧凑和操控便当等利益。因而，在空调机组和小型空调体系中运用较广，但是，用电加热器要消耗较多电能，所以在加热量要求较大的当地不宜选用，加热最大功率各厂商样本。现在空调机组首要运用的是不锈钢翅片式电加热管。
不锈钢翅片式电加热管：是在一般元件外表缠绕金属散热片，与一般元件比较散热面积扩展了2～3倍，即翅片元件所容许的外表功率负荷是一般元件的3～4倍。由于元件的长度缩短，使得自身的热丢失减小，在相同的功率条件下，具有升温快、发热均匀、散热功用好、热功率高、运用寿数长、加热设备体积小，本钱低等利益。
选型留神事项：
A.在选用电加热之前，依据所需加热量巨细及操控精度要求对电加热器进行分级，毕竟再依据分级情况和每级功率巨细挑选适合的电加热器。主张最多分三档操控，档数越多本钱越高。
选用电加热管的总根数有必要是3的整数倍，首要是坚持用电的三相平衡及便当车间接线，防止引线的费事。
C.假设遇到客户要求的电加热量不是所选型的电加热管的整数倍及选用的电加热管的根数不是3的整数倍，则需调整客户的电加热量，www.ktdq.net一般是添加所需求的加热量，直到调整的电加热管的总根数是3的整数倍中止。
（五）加湿段：
湿膜加湿段、电极加湿段、干蒸汽加湿段、高压微雾加湿段经过水雾化或蒸气等和送风混合后送出，以抵达加湿的意图，在比单调的当地适用。现在广泛运用的有湿膜加湿器、电极式加湿器、干蒸汽加湿器。湿膜加湿器：经过过滤的水经过管路送到加湿器顶部淋水器，水在重力作用下沿湿膜资料向下浸透，水被湿膜资料吸收，构成均匀的水膜；当单调的空气经过 湿膜资料时，水分子充分吸收空气中的热量而汽化、蒸腾，使空气的湿度添加，构成湿润的空气。
湿膜加湿器详细还分为：直排水湿膜加湿器（本钱最低）、循 环水湿膜加湿器（工程上直接添加循环水泵）、双次汽化加湿器（榜首次喷雾+第2次湿膜组合）。
干蒸汽加湿器：运用已有的饱满蒸汽源产生洁净蒸汽，并将蒸汽混合到空气中去，对空气进行加湿的一种方法。加湿时，将加湿器蒸汽进口与蒸汽源接通，饱满蒸汽在外环管内活动，对喷管进行预热，然后进入汽水别离器内，使饱满蒸汽中的凝结水别离，冷凝水由疏水器排出。干蒸汽经喷管进行二次蒸腾汽化，从喷 孔中喷出，完结对周围空气的加湿。这种首要用于有蒸汽源的当地。有必要注明压力，不同压力运用不同的加湿器配件及加湿量也会不一样的。
电极式加湿器：运用交流电能直接对自来水进行加热产生洁净蒸汽，并将蒸汽混合到空气中去，对空气进行加湿。其利益是：加湿快，加湿量可调度，加湿蒸 汽清洁，不含水垢、粉尘，无菌无臭，修补便当。缺陷是：电极上易积水垢和产生腐蚀，假设排水操控方法不当，有产生漏电的风险（电随水流排出）。
高压微雾加湿器（有必要带挡水板）：将自来水经过加湿器主机增压后，由管路输送到喷头中，高压水从喷嘴的特制小孔中旋转喷出，并在空气中雾化，被喷出的水雾粒子与空气进行热湿交流，然后抵达蒸腾并加湿空气意图的一种加湿方法。利益：雾化1公升水只需消耗2.45W功率，是传统电热加湿器的千分之三，是离心式或气水混合式降温加湿器的十分之一；加湿量由喷头数量供认，十分合适大 空间高湿度环境加湿；夏天协作车间排风还可抵达降温作用；在空调箱内，加湿 功率高达90％以上，是其它喷雾加湿器所无法做到的。缺陷：喷头喷孔细微，故对加湿水质要求高，主张用纯水，不然喷嘴简略阻塞；喷头显露在车间中，一些飞花、粉尘等简略粘附在上面，形成喷嘴滴水；开关量操控，无法满足高精度环境加湿要求。
四款加湿器简略比照：
（六）热收回段：
全热收回转轮段、显热收回转轮段、全热板式收回段、显热板式收回段热收回机组：选用热收回设备（热收回功用段），将机组排风与新风进行热、湿交流，将排风中的冷（热）才能收回随新风进入空调区域，完结能量收回。热收回从其能量成分上可分为：全热收回、显热收回两种。全热收回—经过热收回设备后，能够使另一侧（新风侧）空气的温度和湿度都有改变，即全热产生了改变。夏天供冷时，焓值下降，此刻温度下降，湿度也下降；冬季供热时，焓值添加，此刻温度升高，湿度也添加。显热收回—只收回排风中的显热部分，经过热收回设备后，能够使另一侧（新风侧）空气的温度改变，而湿度没有改变。
（七）其它：
消声段、中心段（即检修段、空段）分进风、出风消声，选用片式阻性消声器或金属微孔板消声器。消声段可依据用户要求做成不同标准，可选用多段消声。消声段越长，消声量越大；相同的消 声器安置在出风侧消声量比进风侧大。
机组各个箱体均设置检修门（部分功用段是在同一节箱体里，能够共用一个检修门的，如：混合+初效过滤+表冷+风机，咱们选用两个箱体构成整机，榜首个检修门设在混合段，修补过滤器，第二个检修门设在风机段，修补风机电机及表冷器的），检修门选用密闭型铰链门（可带锁），机组正压段内设置内开的正压门，负压段配外开的负压门，有用下降机组的漏风率，前进机组的安全性。组合式空调机组：
组合式空调机组是空气处理的最首要设备之一，其自身不带冷、热源，是以冷、热水或蒸汽为前言，用以完结对空气的过滤、净化、加热、冷却、加湿、减湿、消声、新风处理等功用的箱体组合式机组。
新风进入空调机组，与室内来的回风在混合段中混合。混合空气经过初效过滤段，滤去尘土和杂物，再经过中效过滤段进行二次过滤，滤去更小的尘土和杂物。然后，经过表冷段或加热段进行降温或加热后使空气抵达所需的温度点，然后再经过加湿段加湿到体系所需求的湿度要求即抵达指定的送风情况点，毕竟经过风机段把处理好的空气送入室内。合式空调机组功用段挑选介绍：
组合式空调机组选型参数介绍：
1. 依据风量供认详细类型，从本钱上考虑，一般舒适性空调迎面风速按3m/s， 如商场、办公楼等；洁净类或工艺类的依照2.5m/s，如：医院、电子厂房。
2. 供认冷量后，依据样本挑选适合管排数，排数选大了，本钱添加了，伴随需求的风压也大了，或许导致电机需求也会增大，让规划校核供认，这个需求填写进风工况，运用的冷冻水进出温度。回风工况：直接在样本上选取表冷器管排数即可。新风工况：直接在样本上选取表冷器管排数即可。混风工况：理论核算是依据新回风量混合后，供认进风工况点，再与出风工况比较，得出详细冷量（定进出水温差情况下），大约也能够依照新回风的差值进行预算。
3. 惯例的机组只需一个风机段，只需填写送风量与送风静压即可，若是双风机机组，还有必要填写回风机（排风机）的风量、余压（静压）。
4. 电机方法：一般没有特殊要求的装备定频，有变频需求的挑选变频，挑选变频需求留神是否需求装备变频器，这个变频器的价格或许变频电机还要贵的。
5. 机组左右式，面临回风方向，一般情况下，水管及检修门在左边是左式机组，反之是右式机组。
6. 风口方向及是否带风阀有必要要留神。
7. 装备DDC是自动操控的，装备电控箱的是手动操控开关。德州春意空调设备有限公司机组各个箱体均设置检修门（部分功用段是在同一节箱体里，能够共用一个检修门的，如：混合+初效过滤+表冷+风机，咱们选用两个箱体构成整机，榜首个检修门设在混合段，修补过滤器，第二个检修门设在风机段，修补风机电机及表冷器的），检修门选用密闭型铰链门（可带锁），机组正压段内设置内开的正压门，负压段配外开的负压门，有用下降机组的漏风率，前进机组的安全性。
