第一部分 组成
风机盘管体系组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。
风机盘管是中心空调抱负的完毕产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。其作业原理是风机将室内空气或室外混合空气经过表冷器进行冷却或加热后送入室内，使室内气温下降或升高，以满意人们的舒适性要求。
利益：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管选用优质镀锌板机壳，冷凝水盘选用模压工艺一体成型，无焊缝、焊点、契合防火规范的保温资料全体联接于水盘。风机盘管是水体系中心空调完毕设备，用于舒适性空调运用。首要由换热器，风机等组成，其作业原理是由两个循环体系构成—风循环和水循环。水循环是中心机房过来的冷水（热水）经过水管在换热器内循环。
风循环是机组内不断的再循环地点房间的空气，使空气经过冷水（热水）盘管后被冷却（加热），以坚持房间温度的安稳。
1、风机盘管分类：
风机盘管体系组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。
风机盘管是中心空调抱负的完毕产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。其作业原理是风机将室内空气或室外混合空气经过表冷器进行冷却或加热后送入室内，使室内气温下降或升高，以满意人们的舒适性要求。
利益：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管选用优质镀锌板机壳，冷凝水盘选用模压工艺一体成型，无焊缝、焊点、契合防火规范的保温资料全体联接于水盘。风机盘管是水体系中心空调完毕设备，用于舒适性空调运用。首要由换热器，风机等组成，其作业原理是由两个循环体系构成—风循环和水循环。水循环是中心机房过来的冷水（热水）经过水管在换热器内循环。
风循环是机组内不断的再循环地点房间的空气，使空气经过冷水（热水）盘管后被冷却（加热），以坚持房间温度的安稳。
1、风机盘管分类：

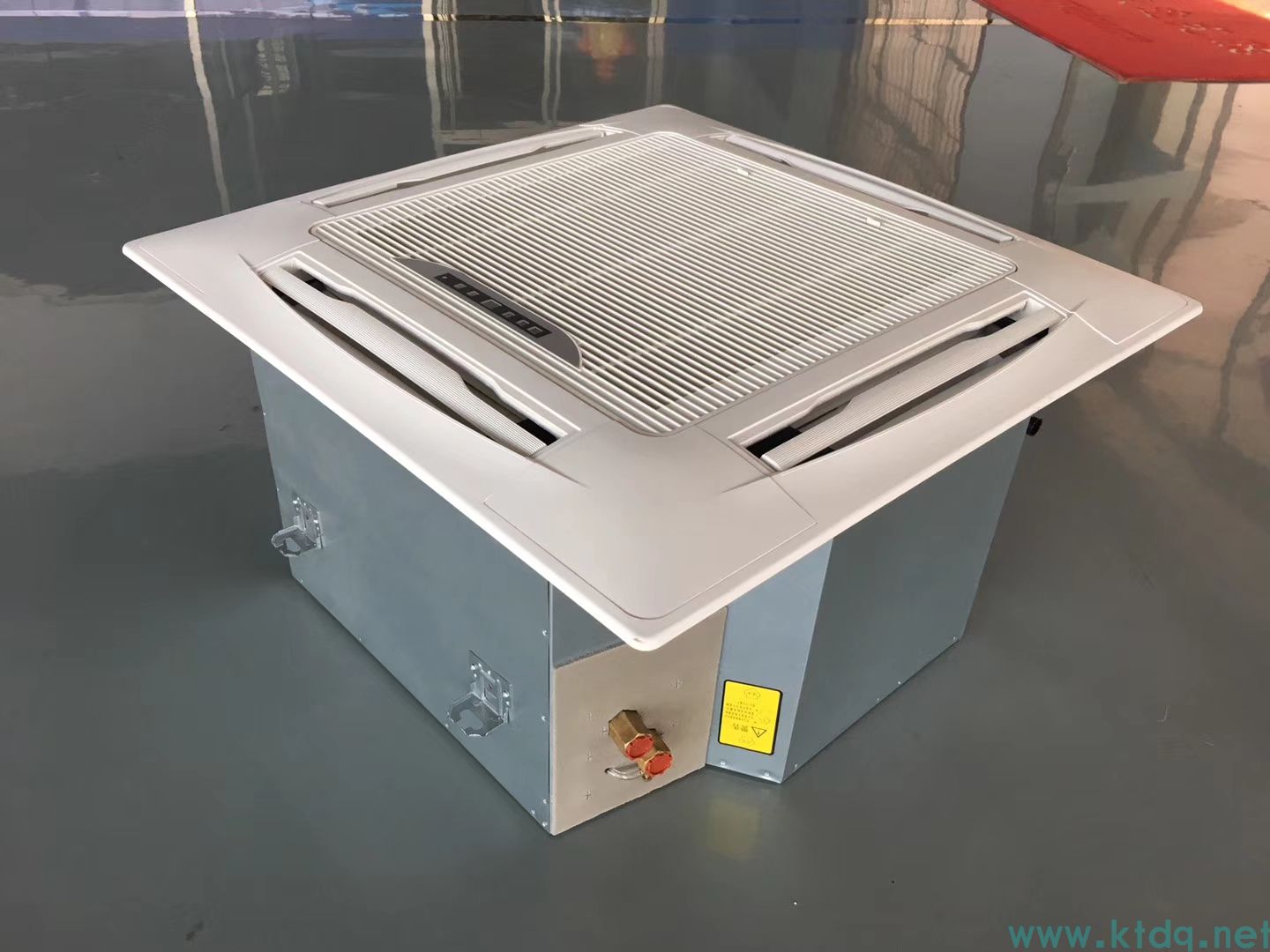

按结构分可分为：卧式、立式、壁挂式、天花吸顶式。
按设备方法可分：明装、暗装。
按冷却方法可分：单冷、冷暖双用。
其中，卧式暗装型要合作风管和风口运用。虽然风机盘管品种较多，但其结构、功用、原理迥然不同。
2、风机盘管结构：
我们先了解下风机盘管首要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。
风机盘管的首要资料：蓝色亲水泊表冷器。防滴漏凝水托盘：0.95厚纯铜铜管：二、风机盘管拼装全过程
2、风机盘管结构：
我们先了解下风机盘管首要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。
风机盘管的首要资料：蓝色亲水泊表冷器。防滴漏凝水托盘：0.95厚纯铜铜管：二、风机盘管拼装全过程
一、设备表冷器
1、把表冷器托盘放到线体上查看表冷器有无残损损坏。2、把表冷器固定在托盘上，要留神期间表冷器没有翅片倒坏、翅片太湿、外表呈现白灰状物体等不良现象。
二、设备上盖、风机固定板保温
上盖板保温选用的是黑色海绵，保温隔音效果不错，要留神粘贴到位、没有褶皱、缝隙、歪斜等现象。最终在风机固定板贴上海绵板。
三、装电机首要查看电机有没有导线破损等影响接触的问题，然后供认合格后，装上电机。四、装风机
首要查看风机的风轮有没有凹凸等变形现象，查看合格后，把风机和电机设备在一起，期间必定留神风轮不要设备反了图片
1、把表冷器托盘放到线体上查看表冷器有无残损损坏。2、把表冷器固定在托盘上，要留神期间表冷器没有翅片倒坏、翅片太湿、外表呈现白灰状物体等不良现象。
二、设备上盖、风机固定板保温
上盖板保温选用的是黑色海绵，保温隔音效果不错，要留神粘贴到位、没有褶皱、缝隙、歪斜等现象。最终在风机固定板贴上海绵板。
三、装电机首要查看电机有没有导线破损等影响接触的问题，然后供认合格后，装上电机。四、装风机
首要查看风机的风轮有没有凹凸等变形现象，查看合格后，把风机和电机设备在一起，期间必定留神风轮不要设备反了图片
五、设备风机、电机首要要查看风轮轴与电机轴是不是合作到位，然后把风轮与电机固定在一起。
六、设备凝水盘、上盖板首要把表冷器放到凝水盘里边，然后联接固定，最终盖上上盖板。七、固定风机组件
六、设备凝水盘、上盖板首要把表冷器放到凝水盘里边，然后联接固定，最终盖上上盖板。七、固定风机组件
首要留神电机线必定放在电机组件下面空地的当地，以防导线损坏，产生漏电事端。然后用气动枪固定电机组件，上盖板，托盘。八、接线图与排气阀贴上接线图，必定留神健壮美丽，无褶皱。然后把排气管插到排气阀上，留神出口朝下。九、设备固定接线排与安检检验
首要接线端子与固定板设备固定在一起，用螺丝钉联接。然后取电机线，依照“黑—低、蓝—中、红—高、黄—零”的次序将电机线插接到接线排上，插接要健壮，避免呈现坠落的现象。十、固定接线排以及安检检验十一、固定接线排盒十二、套袋、封箱4、风机盘管接纳图与接线图：风机盘管接纳图：
现在风机盘管常见接线如下：
风机盘管温控器接线：
1、零线，2、前方，3、高级，4、中档，5、等级低，6、开阀，7、关阀。
无阀风机盘管接线原理：依照图示进行接线，1号线接零线，2号线接前方，3号线接高级，4号线接中档，5号线接抵御，把每根线刺进端口，用螺丝刀顺时针拧紧。
两线制阀风机盘管接线原理:
依照图示进行接线：1号线接零线，2号线接前方，3号线接高级，4号线接中档，5号线接抵御，6号线接开阀，把每根线刺进端口，用螺丝刀顺时针拧紧。
三线制阀风机盘管接线原理:
依照图示进行接线，1号线接零线，2号线接前方，3号线接高级，4号线接中档，5号线接抵御，6号线接开阀，7号线接关阀，把每根线刺进端口，用螺丝刀顺时针拧紧。
5、电动阀联接接线图
两线电动二通截止阀：
实行器是两线式，接零线和开阀线，无固定的联接，可任意接这两根线。替换时要封闭温控面板。阀体为截止阀，有方向，接入水管时要留神水流方向与阀的方向是否共同，否则制冷量下降乃至不制冷。
首要接线端子与固定板设备固定在一起，用螺丝钉联接。然后取电机线，依照“黑—低、蓝—中、红—高、黄—零”的次序将电机线插接到接线排上，插接要健壮，避免呈现坠落的现象。十、固定接线排以及安检检验十一、固定接线排盒十二、套袋、封箱4、风机盘管接纳图与接线图：风机盘管接纳图：
现在风机盘管常见接线如下：
风机盘管温控器接线：
1、零线，2、前方，3、高级，4、中档，5、等级低，6、开阀，7、关阀。
无阀风机盘管接线原理：依照图示进行接线，1号线接零线，2号线接前方，3号线接高级，4号线接中档，5号线接抵御，把每根线刺进端口，用螺丝刀顺时针拧紧。
两线制阀风机盘管接线原理:
依照图示进行接线：1号线接零线，2号线接前方，3号线接高级，4号线接中档，5号线接抵御，6号线接开阀，把每根线刺进端口，用螺丝刀顺时针拧紧。
三线制阀风机盘管接线原理:
依照图示进行接线，1号线接零线，2号线接前方，3号线接高级，4号线接中档，5号线接抵御，6号线接开阀，7号线接关阀，把每根线刺进端口，用螺丝刀顺时针拧紧。
5、电动阀联接接线图
两线电动二通截止阀：
实行器是两线式，接零线和开阀线，无固定的联接，可任意接这两根线。替换时要封闭温控面板。阀体为截止阀，有方向，接入水管时要留神水流方向与阀的方向是否共同，否则制冷量下降乃至不制冷。
两线电动二通截止阀接线图：
三线电动二通球阀：
实行器为三线式，接线方法为：棕色线接电源前方，黑色线接电源零线，蓝色线接开阀线。严峻实行，不行接错。替换时必须将风机盘管电源断开，不行只封闭温控面板，避免触电。阀体为球阀，理论上无方向。
三线电动二通球阀接线图：
测定此类温控器电动阀接线柱的方法：
以下这种温控器电动阀接线柱未标开阀、关阀，只标出阀1、阀2，一般状况阀1为开阀，阀2为关阀。
若不供认可先接入前方和零线，通电，然后将面板封闭或在非制冷的方式，用电笔丈量阀1、阀2接线柱，有电的为关阀，无电的为开阀；又或许在制冷的方式下，有电的为开阀，无电的为关阀。
三、风盘选型
再讲一下两排管和三排管风盘怎么挑选。许多人觉得便是价格的差异，其实否则，它们有许多特性的差异。相同的送风量的状况下，三排管的温升或温降比两排管的更大，假如设备的场所要求相对安静的话或许会挑选三排管更适宜。而挑选两排管，相同的冷量或热量时，风量更大，室内温度梯度更低，舒适性好一些，但是噪音相对比较大。往常选型的时分还需求留神除湿量的问题，在南边选型的时分优先选用三排管，它的除湿量更大，在北方的话挑选两排管也可以。
风盘选型的时分还有一个需求留神的是假如说装了二通阀、过滤器，优先考虑加长接水盘，由于风盘都需求日常的清洗和维护，在水质差的状况下，可以经常把过滤器清洗一下。翻开之，假如运用的是一般的盘管，或许水就会直接掉到地上，假如挑选加长接水盘的话，可以直接把水放到接水盘里边去，这也就能避免许多水泄露的事端。
风盘选型和核算
任何时分设备给的参数都是在额外工况的状况下，不要看一个风盘可以配多少平方，这个都是忽悠人的。德州春意空调设备有限公司在供冷的时分，环境温度是27℃，供水7℃，在这种状况下才或许达到额外才华，供热的时分是15℃。这个时分就需求对风盘的才华进行批改
风盘相对于暖气片是对流的，而且是强对流的，因而与环境温度、水温、风量是一个近似线性的联系。这里有两个公式：
四、毛病与修补
常见问题及解决方法：风机盘管接水盘溢水
这个问题是现在空调箱运用中产生最为遍及的一个现象，用户的反响也最为剧烈。一般风机盘管接水盘频繁溢水状况首要要考虑冷凝水凝集过量的原因，www.ktdq.net其次考虑接水盘尺度和风盘风量是否不契合国标规范，风机盘管的接水盘的尺度和深度都有严峻的规范，对应风量也是依据机型经过严峻的科学检测和试验的。构成这个问题的原因有这样几点：
（1）顶风面风速过大。
三线电动二通球阀：
实行器为三线式，接线方法为：棕色线接电源前方，黑色线接电源零线，蓝色线接开阀线。严峻实行，不行接错。替换时必须将风机盘管电源断开，不行只封闭温控面板，避免触电。阀体为球阀，理论上无方向。
三线电动二通球阀接线图：
测定此类温控器电动阀接线柱的方法：
以下这种温控器电动阀接线柱未标开阀、关阀，只标出阀1、阀2，一般状况阀1为开阀，阀2为关阀。
若不供认可先接入前方和零线，通电，然后将面板封闭或在非制冷的方式，用电笔丈量阀1、阀2接线柱，有电的为关阀，无电的为开阀；又或许在制冷的方式下，有电的为开阀，无电的为关阀。
三、风盘选型
再讲一下两排管和三排管风盘怎么挑选。许多人觉得便是价格的差异，其实否则，它们有许多特性的差异。相同的送风量的状况下，三排管的温升或温降比两排管的更大，假如设备的场所要求相对安静的话或许会挑选三排管更适宜。而挑选两排管，相同的冷量或热量时，风量更大，室内温度梯度更低，舒适性好一些，但是噪音相对比较大。往常选型的时分还需求留神除湿量的问题，在南边选型的时分优先选用三排管，它的除湿量更大，在北方的话挑选两排管也可以。
风盘选型的时分还有一个需求留神的是假如说装了二通阀、过滤器，优先考虑加长接水盘，由于风盘都需求日常的清洗和维护，在水质差的状况下，可以经常把过滤器清洗一下。翻开之，假如运用的是一般的盘管，或许水就会直接掉到地上，假如挑选加长接水盘的话，可以直接把水放到接水盘里边去，这也就能避免许多水泄露的事端。
风盘选型和核算
任何时分设备给的参数都是在额外工况的状况下，不要看一个风盘可以配多少平方，这个都是忽悠人的。德州春意空调设备有限公司在供冷的时分，环境温度是27℃，供水7℃，在这种状况下才或许达到额外才华，供热的时分是15℃。这个时分就需求对风盘的才华进行批改
风盘相对于暖气片是对流的，而且是强对流的，因而与环境温度、水温、风量是一个近似线性的联系。这里有两个公式：
四、毛病与修补
常见问题及解决方法：风机盘管接水盘溢水
这个问题是现在空调箱运用中产生最为遍及的一个现象，用户的反响也最为剧烈。一般风机盘管接水盘频繁溢水状况首要要考虑冷凝水凝集过量的原因，www.ktdq.net其次考虑接水盘尺度和风盘风量是否不契合国标规范，风机盘管的接水盘的尺度和深度都有严峻的规范，对应风量也是依据机型经过严峻的科学检测和试验的。构成这个问题的原因有这样几点：
（1）顶风面风速过大。
（2）表冷器处于负压段，机组出厂时没设水封。
（3）凝集水盘的长度和深度不行。
（4）风机盘管出风口所处环境温差较大，导致冷凝水大量凝集。
除了以上几个首要问题外，我们在查询时还应留神下面几个“小”问题。
1、选用双风机的空调器送风机风压应大于回风机的风压，否则会产生新风吸不进来的现象。
2、风机盘管面板资料应优先选用钢板（外表喷塑）如选用玻璃钢资料做面板应留神防火问题。
3、大风量风机盘管内应设分风板以确保气流可以增均匀流经过滤器和表冷器。
4、对大风量风机盘管机组宜考虑将某些功用段吞并（如将表冷段与加热段吞并）以削减机组长度。
5、大风量空调机组应考虑将风机电机设置于箱体外部以节省能耗。
五保养
当盘管对空气进行降温去湿处理时，风机盘管所产生的凝集水会滴落在接水盘中，并经过排水口排出。由于风机盘管的空气过滤器一般为粗效过滤器，一些小粉尘会穿过过滤器孔眼而附着在盘管外表，当风机盘管外表有凝集水构成时就会将这些粉尘带落到滴水盘里。因而，对接水盘必须进行定时清洗，将沉积在接水盘内的粉尘清洗洁净。否则，沉积的粉尘过多，一会使接水盘的容水量减小，在凝集水产生量较大时，由于排泄不及时构成凝集水从接水盘中溢出损坏房间天花板的事端；二会堵塞排水口，相同产生凝集水溢出状况；三会成为细菌、乃至蚊虫的滋生地，对地点房间人员的健康构成威胁。
五保养
当盘管对空气进行降温去湿处理时，风机盘管所产生的凝集水会滴落在接水盘中，并经过排水口排出。由于风机盘管的空气过滤器一般为粗效过滤器，一些小粉尘会穿过过滤器孔眼而附着在盘管外表，当风机盘管外表有凝集水构成时就会将这些粉尘带落到滴水盘里。因而，对接水盘必须进行定时清洗，将沉积在接水盘内的粉尘清洗洁净。否则，沉积的粉尘过多，一会使接水盘的容水量减小，在凝集水产生量较大时，由于排泄不及时构成凝集水从接水盘中溢出损坏房间天花板的事端；二会堵塞排水口，相同产生凝集水溢出状况；三会成为细菌、乃至蚊虫的滋生地，对地点房间人员的健康构成威胁。
