德州春意风机盘管作为空调体系的完毕设备，在许多的公共场所选用，首要有如下长处：自成单元，调度活络。风机盘管为三档变速，且水路体系可依据用户室温设定状况，采用冷热水主动操控温度调度阀调度，从而使各房间可独立调度室温，以满意不同空调运用用户的需求。
可广泛运用半集中式的空调体系上，如宾馆、医院、公寓、别墅、办公大楼等处。
依据国标GB/T19232-2003《风机盘管机组》机组命名标明方法如下：
体系原理图：
卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调完毕设备之一。盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去掉湿气或加热来调度室内的空气参数。机组内部的电机多为单向电容调速电机，可以通过调度电机输入电压使风量分为高、中、低三档，因此可以相应地调度机组的供冷（热）量。

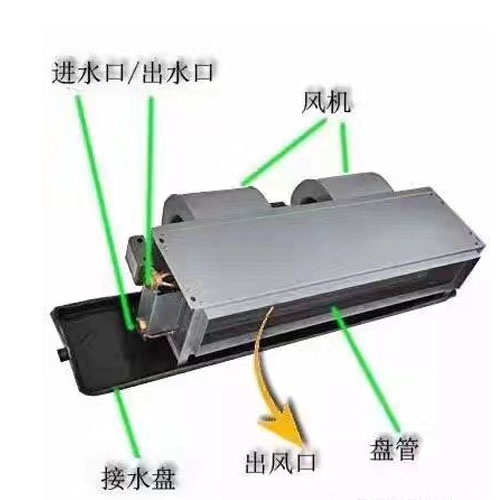

机组结构：
机组选型：
选型留神事项：
a、风机盘管国家规范的要求：
风机盘管机组规范中规矩了风机盘管的各项功用方针，现将部分内容摘录如下。
风机盘管机组规范首要功用方针：
b、风机盘管风量定量，供水温度定量，供水量改动时，制冷量随供水量的改动而改动，依据部分产品功用统计，当供水温度为7℃，供水量削减到80%时，制冷量为原本的92%左右，阐明当供水量改动时对制冷量的影响较为缓慢。
c、风机盘管供、回水温差定量，供水温度升高时，制冷量跟着削减，据统计，供水温度升高1℃时，制冷量削减10%左右，供水温度越高，减幅越大，去掉湿气才干下降。
d、供水条件定量，风机盘管风量改动时，制冷量和空气处理焓差跟着改动，一般是制冷量削减，焓差增大，单位制冷量风机耗电改动不大。
e、风机盘管进、出水温差增大时，水量削减，换热盘管的传热系数跟着减小。其他，传热温差也产生了改动，因此，风机盘管的制冷量随供回水温差的增大而削减，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可削减17%左右。
风机盘管的供水量，供水温度、供、回水温差、风量及进风的温、湿度是相互影响的，其间某一项产生改动，都将改动风机盘管的功用。
f、风机盘管在规范工况下运行时，空气处理完毕取于空气处理焓差，风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小，见图1所示，可以通过房间热湿比线，空气处理完毕参数及室内空气参数确认风机盘管的空气处理焓差，然后，可通过不同的热、湿比房间的空气处理焓差核算出风机盘管的制冷量。
选型方法：
1.焓差修改法：
选用风机盘管实践运行焓差与规范工况焓差的比值m进行修改，核算风机盘管的实践制冷量，再依据实践制冷量挑选风机盘管。
选用风机盘管实践运行焓差与规范工况焓差的比值m进行修改，核算风机盘管的实践制冷量，再依据实践制冷量挑选风机盘管。
Q`=QH·（△Im/△IH）=mQH
式中：Q` — 风机盘管实践制冷量（W）。
QH —风机盘管规范状况下额外制冷量（W）。
△Im — 风机盘管实践空气处理焓差（W/kg）。
△IH — 风机盘管规范状况下空气处理焓差（W/kg）。
m —修改系数。
2.风量选型法：
依据空调冷负荷和风机盘管实践空气处理焓差核算出空调风量，再依据风量挑选风机盘管。
2.风量选型法：
依据空调冷负荷和风机盘管实践空气处理焓差核算出空调风量，再依据风量挑选风机盘管。
G=Q/△Im（W）
式中：G—空调风量kg/h
其他，当空调供水温度、供、回水温差，供水量、进风温度与规范工况不一起，应依据资料修改。
电气接线：
1.电气接线留神事项：
电源线的零线定量要接在指定的零线接位，不然会焚毁电机；
电源线的零线定量要接在指定的零线接位，不然会焚毁电机；
温控器的设备请参照温控器包装内供给的设备阐明书；
不要用一个温控器来操控多台不同类型的风机盘管机组，不然可能会焚毁电机；
请依照电路图的指示要求联接电源线；
用电缆固定设备将电线牢固地联接在端子座上，以防外力效果在电线上而构成危险；
电线联接好后，将各电线用绑带绑扎，以防与其它部分碰撞。
2.电气接线
2.1机组操控方法
2.1机组操控方法
机组操控选用就地操控方法：
卧式暗装风机盘管机组除规范机组的接线盒外，还有三种操控组件可以做备选：
a、制冷-关-制热，三速型
包括一个制热-关-制冷的主动调温器加上三速操控器，一个带有3/4”(或Rc1-1/4”）内螺纹接头的电磁阀和一个执行器。
b、温度主动调度加三速操控型
包括一个增量PI 操控的主动温度调度器加上三速开关，一个带有3/4”(或Rc1-1/4”）内螺纹接头的电磁阀和一个增量执行器。
c、温度主动调度加三速操控，并有数字温度闪现型
包括一个比例PI 操控的主动温度调度器加上三速开关，一个带有3/4”(或Rc1-1/4”)内螺纹接头的电磁阀和一个增量执行器。
以上操控组件装运时未设备，需到现场设备。
2.2电气接线图
卧式暗装风机盘管机组供给了完好的机组内部接线，接线端子位于一个金属的接线盒内。机组接线组共有4个接线端子，标有数字1-2-3-N；分别是用于联接三速开关的-“零线，高速，中速，低速”。
进行电气接线之前，请仔细阅读机身电控盒上的线路图，并保证有履历的专业人员设备。
部分场所空调冷负荷的预算方针：
机组资料基本要求：
风机盘管设备方位挑选：
1、风机盘管通常设备在空调房间的吊顶内，吊顶应留有活动查看口，以便于机组能全体拆开和维修，风机盘管由独立的支、吊架固定，并应便于拆开和维修，风机盘管的吊架是运用一般吊架仍是减振吊架均由规划而定。
1、风机盘管通常设备在空调房间的吊顶内，吊顶应留有活动查看口，以便于机组能全体拆开和维修，风机盘管由独立的支、吊架固定，并应便于拆开和维修，风机盘管的吊架是运用一般吊架仍是减振吊架均由规划而定。
2、风机盘管与送风口、回风口或风管联接时应为柔性软管联接，常用的是帆布软管或铝箔软管，软管长度150-250。
3、风机盘管是否带有回风箱，回风口是否设置过滤设备均由规划而定，当规划风机盘管不带回风箱时，回风口直接设备在吊顶上，吊顶空间成为一个回风腔；当规划风机盘管带回风箱时，设备在吊顶上的回风口通过风管与回风箱相联接。
4、一般的风机盘管有这么几种：卧式明装、卧式暗装、立式明装等，卧式明装的风机盘管一般用于无吊顶，房间较高的房间，立式明装的一般用于无吊顶，且房间较低的场所，效果不如吊顶设备的好，一般不用，卧式暗装的一般用于有吊顶的房间，效果好，漂亮。
风机盘管设备流程：
1、机组吊装：卧式机组进行吊装，建议选用直径6-8MM全螺纹螺杆合作平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应保证水盘坡向排水管5°以上，以利于冷凝水外流。
1、机组吊装：卧式机组进行吊装，建议选用直径6-8MM全螺纹螺杆合作平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应保证水盘坡向排水管5°以上，以利于冷凝水外流。
2、机组设备：机组设备时，水管和机组的联接建议选用挠性接收和生胶带密封，管道联接时不行用力过猛，避免用力过猛，导致管道扭裂漏水。
3、过滤器的设备：机组的进水管及冷冻水水泵进口处应设备过滤器，避免水中杂质堵塞盘管；机组进水要通过软化处理，以保证盘管的换热效率。
4、阀门设备：在机组进出水管道处应设备阀门，便于调度水流量及检修时可以及时堵截水源。
5、电路联接：风机盘管电源和开关联接，应严厉依照电气原理图进行，电路联接前应先查看电源的电压、频率及相数是否与机组要求一起，留神电源电压误差不能跨越额外电压的10%，禁止多台机组联接一个温控器进行操控。
风机盘管设备留神事项：
1、机组设备时，水管和机组的联接建议选用挠性接收和生胶带密封，管道联接时不行用力过猛，扭力不该跨越205.6N.M，避免扭裂漏水。
1、机组设备时，水管和机组的联接建议选用挠性接收和生胶带密封，管道联接时不行用力过猛，扭力不该跨越205.6N.M，避免扭裂漏水。
2、机组的进水管上应设备水过滤器，避免污物堵塞盘管；机组进水应该要通过软化处理，以保证盘管的换热效率。
3、机组进出水管道应装有阀门，调度水流量及检修时可以堵截水源；管道应预保温，避免冷凝水泄露。
4、冷冻水水泵进口处需设备过滤器，避免赃物堵塞盘管。
5、关于不带空气过滤器的机组，要在回风口处设备过滤网，用以避免尘土堵塞盘管翅片，保证换热效果。
6、接线前，需查看电源的电压、频率及相数是否与机组要求一起，电源电压误差不跨越额外电压的10%，电源和开关联接应严厉依照电气原理图进行，接地线应牢靠联接。
7、禁止多台机组共用一个温控器进行操控。
